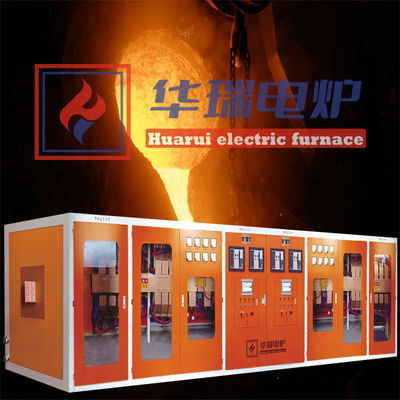

چین نوع جدید لوازم جانبی IGBT از سیستم کوره ذوب اندوکسیون

                            لوازم جانبی IGBT نوع جدید چین برای سیستم کوره ذوب القایی (نسل سوم)

کوره الکتریکی فرکانس دوگانه IGBT نسل جدید در حال حاضر به عنوان کم مصرف‌ترین کوره فرکانس متوسط تایید شده است، زیرا 5 درصد در مصرف برق صرفه‌جویی می‌کند که بیشتر از کوره سری تریستوری است، زیرا القاگر جابجایی جریان داخل کوره الکتریکی اینورتر تریستوری را رد می‌کند.

هزینه نگهداری کم. برای کوره الکتریکی فرکانس متوسط ماژول IGBT هوارویی، یک برد درایو یک ماژول را هدایت می‌کند و اطمینان حاصل می‌کند که قابلیت اطمینان آن بسیار بالاتر از کوره‌های فرکانس متوسط IGBT تک لوله‌ای گذشته است. حتی اگر اتصال کوتاه، اشتعال، نفوذ فولاد یا شکستگی کابل آب به دلیل سوختن در کوره رخ دهد، IGBT دیگر نمی‌تواند آسیب ببیند و مشکل آسیب دیدن تمام ماژول‌های IGBT از نوع ترانزیستور تک قدیمی در صورت آسیب دیدن یک قسمت را حل می‌کند، بنابراین این امر هزینه‌های نگهداری را به میزان زیادی کاهش می‌دهد.

دارای مزایای زیادی از جمله دوام قوی، سر و صدای کم در حین کار، ظرفیت اضافه بار بالا، عدم نیازهای ویژه برای محیط کار، عملکرد ساده و هزینه نگهداری کم است.

ویژگی های فنی

1. IGBT ترکیبی از ترانزیستور قدرت (GTR) و ترانزیستور اثر قدرت (MOSFET) است، مزایای GTR و SFT را ترکیب می‌کند، بنابراین عملکرد عالی دارد.

2. واحد منبع تغذیه فرکانس متوسط IGBT نوعی مدار را اتخاذ می‌کند که خازن، القاگر را به صورت سری متصل می‌کند، با توجه به اینورتر فرکانس و حالت تنظیم توان، پل یکسو کننده در حالت کنترل نشده با ضریب توان بالای 0.97 و هارمونیک‌های کم در حین کار است.

3. در مقایسه با تریستور، ترانزیستور IGBT نه تنها می‌تواند هدایت را کنترل کند، بلکه می‌تواند عمل خاموش شدن آن را نیز به دلخواه کنترل کند، با این حال، تریستور باید به طور غیرفعال خاموش شود و برای انجام این عمل به زمان نیاز دارد، این امر ضریب توان اینورتر از نوع ترانزیستور IGBT را بسیار بالاتر (≥ 97%) و ولتاژ کوره را نیز در ولتاژ ورودی یکسان (380 ولت) بسیار بالاتر می‌کند و ولتاژ اینورتر IGBT حدود 2800 ولت است، با این حال ولتاژ اینورتر تریستور سنتی تنها 750 ولت و حداکثر 800 ولت است، بنابراین ولتاژ اینورتر چهار برابر بیشتر از نوع تریستور است، علاوه بر این، تلفات خطوط سیم‌کشی کم است و 15 درصد انرژی را می‌توان صرفه‌جویی کرد.

4. در مقایسه با تریستور سنتی، خروجی توان ثابت یکی دیگر از مزایای مهم سیستم فرکانس منبع تغذیه فرکانس متوسط IGBT و اینورتر توان است، خروجی توان تقریبی ثابت در طول کل فرآیند ذوب حفظ می‌شود بدون اینکه تحت تأثیر مقدار مواد خام داخل کوره یا ضخامت دیواره آستر کوره قرار گیرد. برای سیستم منبع تغذیه فرکانس متوسط تریستور سنتی، فرآیند گرمایش تحت تأثیر تغییر حجم القای مغناطیسی قرار می‌گیرد. در ابتدا، توان ذوب بسیار کم است به طوری که سرعت ذوب سریع نیست. توان منبع تغذیه تریستور با توجه به زمان ذوب و حجم القای مغناطیسی متفاوت است، توان به تدریج از مقدار کم به مقدار زیاد افزایش می‌یابد و باعث کاهش استفاده از ظرفیت ترانسفورماتور و افزایش هزینه‌های تولید می‌شود. از این دیدگاه، نوع IGBT می‌تواند 3 تا 5 درصد در مصرف انرژی صرفه‌جویی کند.

مزیت جانبی:

فناوری کوره فرکانس متوسط IGBT نسل جدید نوعی فناوری کنترلی است که شرکت ما از سال 2017 به تحقیق و توسعه آن اختصاص داده است و در سطح بین‌المللی پیشرو است. این فناوری بر اساس ماژول IGBT نسل پنجم اینفینیون توسعه یافته است و از اهمیت تاریخی برخوردار است.
